SBWDQ-1型电机及电气控制实验装置

一、概述

"电机及电气技术实验装置"是由本公司设计的新颖综合实验装置,综合了目前我国高等院校"电机学""电机与拖动""控制微电机""电机控制""继电接触控制" "工厂电气控制"等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造,同时也为中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备,为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。

(实验台结构参考图片,具体以实物挂件配置为准,也可按客户要求定做)

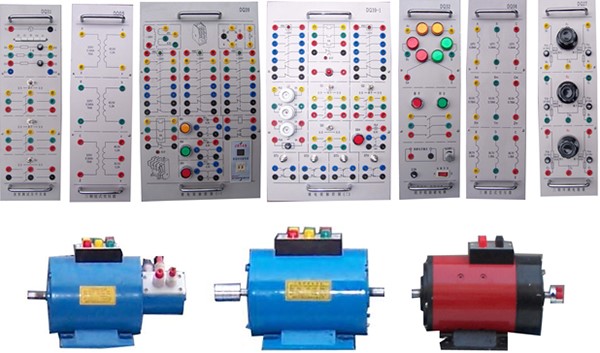

( 部分挂件及电机示例)

二、特点

1综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。

2适应性强 能满足各类学校相应课程的实验教学,实验的深度与广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机地结合。装置采用组件式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。

3整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配置。

4直观性强 各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。

5科学性强 装置占地面积少,节约实验用房,减少基建投资;配套的小电机均经特殊设计,可模拟中小型电机的特性和参数;小电机耗电省,节约能源;实验

噪声小,整齐美观,改善实验环境;电气控制实验,内容丰富,设计合理,除了加深理论知识外,还为学生走向社会打下良好的基础;测量仪表采用指针式(带超量程告警等)、数字式、智能化及人机对话等相结合,密切结合教学实验需要进行配置,使装置测量手段现代化;设有定时器兼报警记录仪,为学生实验技能的考核提供一个统一的标准。

6开放性强 控制屏供电隔离(浮地设计),并设有电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全;各电源输出均有监示及短路保护等功能,使用方便;各测量仪表均有保护功能。整套装置经过精心设计,加上可靠的元器件质量及可靠工艺作为保障,产品性能优良,所有这些均为开放性实验创造了条件,有利于提高学生分析问题和解决问题的能力。

三、技术性能

1、输入电源:三相四线(或三相五线)~380V±10%  50Hz

2、工作环境:温度-10℃+40℃ 相对湿度<85%(25℃) ,海拔<4000m

3、装置容量:<1.5KVA

4、外形尺寸:1870mm×700mm×1580mm

5.安全性能:设有电压型和电流型漏电保护,符合国家相关安全标准。

四、实验项目

1.直流电机

1)直流电机认识实验(冷态电阻测量,铭牌值认识,启动,换向,调速控制)

2)直流发电机实验(他励/ 并励/复励发电机特性研究)

3)直流并励电动机实验(并励电机特性研究)

4)直流电动机转动惯量的测定。

2.变压器实验

1)单相变压器实验(空载/负载/短路实验)

2)三相变压器实验(空载/负载/短路实验)

3)三相变压器的连接组和不对称短路

4)三相三线圈芯式变压器

5)单相变压器的并联运行

6)三相变压器的并联运行

3.异步电机实验

1)三相鼠笼异步电动机的工作特性

2)三相异步电动机的起动与调速

3)单相电容起动异步电动机

4.同步电机实验

1)三相同步发电机的运行特性

2)三相同步发电机的并网运行

3)三相同步电动机

4)三相同步电机参数的测定

5.电动机机械特性的测定

1)直流他励电动机在各种运转状态下的机械特性(四象限运行)

2)三相异步电动机在各种运行状态下的机械特性

3)三相异步电机M-S曲线的测绘

6.控制电机实验

1)旋转编码器实验

2)直流伺服电机实验

五、装置的配置介绍

1DQ01B电源控制屏(铁质喷塑结构,铝质面板)

(1) 交流电源

提供三相0450V可调交流电源,同时可得到单相0250V可调电源(配有一台三相同轴联动自耦调压器(规格1.5KVA0450V),克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表,通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0250V(3A)连续可调稳压电枢电源(内部具有过流保护自动功能)各一组,并设有直流数显电压表及切换开关。

(3) 人身安全保护五大体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后,到隔离变压器,再经三相调压器输出),使输出与电网隔离,对人身安全起到一定的保护作用;

设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。强电连接线及插座,采用全封闭结构,使用安全、可靠、防触电。

设有电压型漏电保护器,实验过程中有漏电现象,即切断电源。

强电连接线及插座,采用全封闭结构,使用安全、可靠、防触电。

(4)定时器兼报警记录仪(服务管理器):具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

(5) 控制屏正面大凹槽内,设有两根钢管,可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座,供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V40W日光灯一盏。

2DQ02实验桌

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。

3DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速系统及固定电机的导轨等。导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝,电机运行噪声小,实验参数典型,能较好满足实验要求。测速系统采用光电编码器测速系统,克服了用测速发电机测速线性度差,测量不精确等缺点。

4DQ05三相组式变压器

三只相同的单相变压器组成,原边220V/0.35A,副边55V/1.4A

5DQ06三相芯式变压器

三柱铁芯结构的三相三绕组变压器,每柱铁芯上均装高压、中压和低压三个绕组,其额定值分别为127V/0.4A63.6V/0.8A31.8V/1.6A

6DQ07直流复励发电机  Un=DC200V IN=0.5A   PN=100W n=1600RPM ,绝缘等级E

7DQ09 直流他(并)励电动机Un=DC220V IN=1.1A   PN=185W n=1500RPM ,绝缘等级E

8DQ10三相鼠笼式异步电动机 AC3800V/220V,接法 Y/Δ,转速 1420 RPM,功率100W ,电流0.5A,绝缘等级E

9DQ11三相线绕式异步电动机AC220V,接法 Y,转速 1380 RPM,功率120W ,电流0.6A,绝缘等级E

10GDQ12线绕式异步电机起动与调速电阻箱

提供0251535五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11DQ14 三相同步电机

作电动机时,220V/Y0.35A90W1500r/min;作发电机时,220V/Y0.45A170W1500r/min

12DQ16单相电容运转异步电机 (电压220V,电流1.0A ,功率120W

13DQ19校正直流测功机220V2.2A 355W1500r/min

即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试;作测功机使用时,由于电机经特殊设计,容量是被测电机的23倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试。

14DQ22直流数字电压、毫安、安培表(三只)

直流数显电压表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围0-300V。手动量程为:2V20V300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

直流数显毫安表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA200mA2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

直流数显电流表一只,测量范围05A,三位半数显,精度为0.5级,具有短路保护功能。

15DQ25单三相智能型功率、功率因数表

24位专用DSP16位高精度AD转换器和高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1P2,三相功率等于两路功率之和(两表法测量三相总功率)。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储测量数据,供随时查阅。

16DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

17DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

18DQ28三相可调电抗器

每相均由一个127V/0.5A的固定电抗器和一个0250V的自耦调压器组成,既可作固定电感和可调电抗器使用,也可作自耦调压器使用。

19DQ29可调电阻器、电容器

提供90Ω×2/1.3A900Ω×2/0.41A瓷盘电阻各一组,35μF/450V4μF/450V电力电容各1只。

20DQ31波形测试及开关板

由波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。

21DQ32旋转灯、并网开关、同步机励磁电源

由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<540V/2.5A可调>组成。

22DQ33 整部表及开关

由一个整步表MZ10及一个开关组成。

23DQ44/模交流电流表

由三只数字交流电流表和一只指针式精密交流电流组成。测量范围05A,量程自动判断、自动切换,精度0.5级,四位数码显示。指针式精密交流电流表一只,采用带镜面、双刻度线(红、黑)表头(不同的量程读取相应的刻度线),测量范围05A,分0.3A1A3A5A四档,精度1.0级,直键开关切换,设有超量程指示,告警等功能。

24DQ45/模交流电压表

由三只数字交流电压表和一只指针式精密交流电流组成。测量范围0450V,量程自动判断、自动切换,精度0.5级,四位数码显示。指针式精密交流电压表一只,采用带镜面、双刻度线(红、黑)表头(不同的量程读取相应的刻度线),测量范围0500V,分10V30V100V300V500V五档,精度1.0级,直键开关切换,设有超量程指示、告警等功能。

25SB05 护套结构连接线(不存在任何触电的可能)导线里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。

26、透明电机教学模型(可通电运行) (全教室共1套)

提供透明直流电动机1台,透明三相鼠笼异步电动机1台,透明三相线绕异步电动机1台,透明三相同步电动机1台,透明单相电容异步电动机1台。

27、电机拆装仪器仪表 (全教室共1套):

1500V等级兆欧表一只,用于测试电机绕组绝缘电阻。

2VC890D数字万用表1块。

3)钳形电流表一只。

4)游标卡尺

28、电机拆装工具(全教室共1套)

1)拆、装工具一套:6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

2)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等。

3)手摇电子计数绕线机一台:数显范围09999匝数,计数精确、计数方便。

29、配套辅助教学数字资源1

(1)、电机与变压器仿真教学软件(正版软件,便于升级,具有软件著作权)

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》(教职成函[2015]1 号)与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。

★(2)、电力拖动仿真教学软件 (正版软件,便于升级,具有软件著作权)

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

★(3)、机床电气线路仿真教学软件(正版软件,便于升级,具有软件著作权)

软件以实际工程项目为主线,以施工任务为引领,突出技能训练;强调职场场景,全部训练在三维场景下进行;重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。

本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。包含五大实训项目:CA6140车床、Z37钻床、M7130磨床、X62W铣床。

★(4)、维修电工技能考核软件(正版软件,便于升级,具有软件著作权)

3D仿真软件模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。

★(5)、电工作业培训教学软件(正版软件,便于升级,具有软件著作权)

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步(电工基础、电工仪表、导线连接、安全用具、安全标志)、基本操作(低压电器、电机与变电器、照明电路、电子技术)、风险排除(灭火器类型、灭火器使用)、触电急救(触电方式、防护措施、接地与接零、心肺复苏)4大模块,15个实训单元,72个实训项目。

软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

30智慧教室综合测控系统(该系统采用一体化设计,要求所有功能集中在一块核心控制器上,不接受采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标)(全教室只配1套,供教师测量用)

A、虚拟示波器所需实现的功能:

50MHz  2路波形测量功能;

B2路逻辑分析仪功能;

C1路任意波形信号发生器输出;

200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。

在、2PWM脉冲信号发生器:可设置频率、占空比。

D、万用表功能

1)、万用表的电阻测量功能;

2)、万用表的直流电压测量功能;

3)、万用表的交流电压测量功能;

4)、万用表的交流电流测量功能;

E、人机界面功能

1)、人机界面显示所测量的波形,并显示相应的量测值;

2)、可通过点击界面按钮,将所测量的波形插入实验报告模板中;

3)、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下;

F、实验室安全监控功能

1)、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5

2)、电气参数测量:可测量控制台电压电流,并计算出功率;

3)、过流、过压、欠压(阀值可设置)报警跳闸保护;

4)、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警);

5)、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果;

31实验室安全用电智能控制系统(全室配1套)

由执行装置与网机组成,技术参数分别为:

(一)执行装置技术参数

1)极数:3P+N

2)脱扣特性:C5-10In D10-14In

3)额定电流:In 6A10A16A20A25A32A40A50A63A

4)额定电压:Ue AC 230V/400V

5)额定频率f50Hz

6)额定短路分断能力:Icu10kA

7)壳架等级额定电流:Inm63A

8)缺相保护:设备防烧毁保护模式

9)漏电保护:元器件损坏保护模式

10)过载保护:电流过大防烧毁模式

11)短路保护:碰线防烧毁模式

12)挂锁保护:便于维修安全

13)过温保护:可监测线路温度

14)过欠压保护:防止造成人身事故和机械设备损坏

15)漏电或触电时0.1秒断开

16)故障指示灯,便于查看工作状态

★(17)挂锁功能,检修更方便

2)网机技术参数

1)内置STM32F103C8T6主控芯片

2)外置8M无源晶振

3)采用SP3485作为485通信芯片

4485防浪涌保护

5)标准RS485接口,可直接串口设备

6)智能型数据终端,便捷实现数据传输功能

★(7)提供强大的中心管理软件,方便设备管理

★(8)提供便捷的软件升级和固件更新服务

★(9)提供数据库数据备份,方便查看历史数据

10)尺寸:89mm*67.5mm*20.5mm

11)重量:70g

12)电源:AC220V

13)功耗:1.5W

14)工作温度:-25℃ - +70℃

15)工作湿度:95%

16WiFi版最大下行传输速率:64kbps

17WiFi版最大上行传输速率:32kbps

六、 装置的配置清单







数量

1

DQ01B

电源控制屏

1

2

DQ02

实验桌

1

3

DQ03-1

固定电机导轨、光码盘测速系统及在线可编程智能数显转速表

1

4

DQ05

三相组式变压器

1

5

DQ06

三相芯式变压器

1

6

DQ07

直流复励发电机

1

7

DQ09

直流并(他)励电动机

1

8

DQ10

三相鼠笼式异步电动机

1

9

DQ11

三相线绕式异步电动机

1

10

GDQ12

线绕式异步电动机起动与调速电阻箱

1

11

DQ14

三相同步电机

1

12

DQ16

单相电容运转异步电机

1

13

DQ19

校正直流测功机

1

14

DQ22

直流数字电压、电流表(三只表)

(注:按实验要求每套需配2件)

2

15

DQ44

/模交流数字电流表

1

16

DQ45

/模交流数字电压表

1

17

DQ25

/三相智能功率、功率因数表

1

18

DQ26

三相可调电阻器(每组90Ω*2/1.3A

1

19

DQ27

三相可调电阻器(每组900Ω*2/0.41A

1

20

DQ28

三相可调电抗器

1

21

DQ29

可调电阻器、电容器

1

22

DQ31

波形测试及开关板

1

23

DQ32

旋转灯,并网开关,同步机励磁电源

1

24

DQ33

整部表及开关

1

25

连接线

高可靠护套结构手枪插实验连接线及配件

1

26

透明电机教学模型(可通电运行)

提供透明直流电动机1台,透明三相鼠笼异步电动机1台,透明三相线绕异步电动机1台,透明三相同步电动机1台,透明单相电容异步电动机1台。

全教室共1

27

电机拆装仪器仪表

1500V等级兆欧表一只,用于测试电机绕组绝缘电阻。

2VC890D数字万用表1块。

3)钳形电流表一只。

4)游标卡尺

全教室共1

28

电机拆装工具

1)拆、装工具一套:6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

2)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等。

3)手摇电子计数绕线机一台:数显范围09999匝数,计数精确、计数方便。

全教室共1

29

配套辅助教学数字资源(正版软件)

1)电机与变压器仿真教学软件

2)电力拖动仿真教学软件

3)机床电气线路仿真教学软件

4)维修电工技能考核3D仿真软件

5)电工作业培训软件(安全用电)

1

30

智慧教室综合测控系统

电类参数的综合测量

全教室共1

31

实验室安全用电智能控制系统

实验室安全用电管理系统

全教室共1

附件一 : 配套教学资源----电机与变压器仿真教学软件介绍

一、产品概述

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》(教职成函[2015]1 号)与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。

二、实训项目

包括功率电机、控制电机、信号电机和变压器 4 个实训单元。

1.功率电机

包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机 5 个实训项目。

2.控制电机

包括步进电机、伺服电机、直流无刷电机、开关磁阻电机 4 个实训项目。

3.信号电机

信号电机包括测速发电机、自整角机、旋转变压器 3 个实训项目。

4.变压器

单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器 6 个实训项目。

三、适用范围

软件主要用于高职高专机电一体化技术、电气自动化技术、机电设备维修与管理、电气自动化技术,也可用于中等职业学校机电技术应用、机电设备安装与维修、电机电器制造与维修等专业。本产品既有助于相关专业教师的教学,又可以网络运行,满足学生自主学习的要求。

附件二:配套教学资源----电力拖动仿真教学软件-参数介绍

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

二、软件特点

1.情景性:全部训练在三维场景下进行,学生犹如进入真实的工作现场,真实感极强,弥补了下现场难的困难。

2.过程性:软件以技能为核心,以施工工艺为主线,以技术规范为指导,以设备与工具的使用为基础,重视养成性训练,具有很强的实用性。

3.交互性:软件贯彻以学生为主体的思想,设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等,不仅可以供教师采用场景环境演示教学,更可以在网络环境下由学生自主地按照进程与提示操作,突出了技能训练。

4.完备性:软件重视教学设计,不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。

5.软件具有职业性、情境性、交互性、工艺性和智能性。

6.在设计上,采用分级模块化设计,结构清晰、便于重组。

7.在媒体表现上,采用二维、三维动画,具有强烈的情景带入感。

8.在内容设计上,力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。

9.本软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。

10.以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。

11.资源丰富,可服务于多种教学模式。

12.资源碎片化,每个模块可独立,实现资源的有效利用。

13.各个模块的内容详尽、系统,掌握维修电工核心技能的目的。

14.注重教学设计,把抽象的概念具体化、把虚拟的概念实际化。

三、软件功能要求

1.具有教学游历功能

1)包含的教学内容:要求认识电路、器件;要求认识现场设施设备器材器件。

2)实现的教学目标:实现对现场环境、设备设施的初步认识;实现对现场作业程序的初步认识;实现对现场安全生产的初步认识;实现对现场生产氛围的初步感受。

3)实现的教学效果:要求对现场环境产生较深刻的印象,解决专业认识性实习课题;实现对现场设施、设备初步认识,解决岗位认识性实习课题。

四、模块列表

一级模块

二级模块

三级模块

初级

三相异步单向转动控制

实训目的、实训器件、电路原理、元件布局、电路连接、通电运行

三相异步机正反转控制

实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、故障排除

三相异步机两地控制

实训目的、实训器件、电路原理、器件布局、电路连接、通电运行

中级

手动顺序控制与测量

实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、

能耗制动控制与测量

实训目的、实训电路、实训器件、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除

Y/△启动控制与测量

实训目的、实训器件、电路原理、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除

四限位行程控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

自动顺序控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

单向转动控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

双限位控制与测量

实训目的、实训电路、电路原理、实训器件、元件检查、元件布局、电路连接、通电运行、故障排除

两地控制与测量

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

三相五线供电系统

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

照明电路及单相电动机控制

实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行

高级

正反转能耗制动与无功计量

实训目的、实训器件、实训电路、电路原理、实验仿真

双速电动机控制

实训目的、实训电路、电路原理、实训器件、实验仿真

Y/△启动顺序控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

三速电动机控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

直流电动机正反转、调速与制动

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

直流电动机反接制动控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

点动功能正反转控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

多台电动机联动控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

电动机控制与功计量

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

顺序启动控制

实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真

综合

车床

实训目的、实训设备、工作原理、电气系统安装、接线、车床仿真、故障排除

钻床

实训目的、实训设备、工作原理、电气系统安装、钻床仿真

技术要求:

1)实训目的:将本节所要学习的内容及掌握的知识点逐条罗列出来,让学生带着问题进行学习,实训目的不能少于三条。

2)实训器件:实训器件用图片和文字形式,展示学生所学器件,凡是本项目所需要的器件都要进行展示,并且实物与名称一一对应。

3)电路原理:含电气原理图和仿真实物电路。针对电路通电,正转运行,正传停止,反转运行,反转停止,电路断电都有详细的原理与对应的动作过程。以正转运行为例:当按下SB1时,原理图相关线路改变颜色表示处于通电状态,原理图电机符号开始旋转,对应的电气仿真实物电路中继电器高亮度显示,表示处于工作状态,实物电动机开始旋转。

4)实训电路:实训电路里主要由电路图组成,当鼠标划到电路图中某个元器件的时候,电路图中会显示该器件仿真实物,并标注该实物名称,以方便学生更好的认识电路图中的符号所代表的实物。

5)元件布局:将器件库中的仿真器件放到仿真配电柜中的相应位置,用于训练学生对器件及电路的了解。

6)元件检查:检查元器件是否损坏,点击元器件,进入检查仿真实训项目,用已经给出的指针式万用表进行元器件的检测,并根据显示的结果进行选择题测试,答案正确后点击确定按钮退出本次操作。

7)电路连接:根据电路图连接相关器件,内容包含说明,答案和操作提示等。整个模块以交互仿真实训方式实现:电气原理图与实物相对照,连接某线路时,正在连接的线路在电气图上闪烁显示,连接正确后,该线路闪烁消失,改闪烁下一个线路。若找不到连接点,可通过"提示"按钮获得提示。整个接线过程中正确和错误接线都伴有提示声音。

8)线路检查:用指针式万用表检查主电路,根据操作提示调节指针式万用表到相应的档位上,进行测量,观看测量结果,点击下一步进行另外的几处测量,并可以随时观看原理图,原理图可随意拖动。

9)通电运行:合上电源开关后,按动按钮,继电器处于高亮状态,并有通电保护字样,表示通电状态,并且电动机进行旋转。

10)故障排除:给出本节内容相对应的题目,根据所学内容进行判断,并通过原理图进行分析

★ 附件三:  配套教学资源----机床电气线路仿真教学软件介绍

软件要求:

软件以实际工程项目为主线,以施工任务为引领,突出技能训练;强调职场场景,全部训练在三维场景下进行;重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。

本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。

技术参数:

包含五大实训项目:CA6140车床、Z37钻床、M7130磨床、X62W铣床。

CA6140车床

实训内容:车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。

1、车床认知包括两部分:车床认知和车床工作

车床认知:展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。

车床工作:通过点击仿真车床按钮来操作车床运行,了解CA6140车床运作原理流程。

2、电路原理:电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

3、车床壁龛主电线路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

4、车床壁龛控制电路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

5、车床壁龛外部接线

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

6、教学资源:CA6140型车床电气控制线路的安装与调试的文字教学资源。

Z37钻床

实训内容:钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。

7、钻床认知包括两部分:钻床认知和钻床工作

钻床认知:展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。

钻床工作:通过点击仿真车钻按钮来操作钻床运行,了解Z37钻床运作原理流程。

8、电路原理:电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

9、钻床壁龛主电线路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

10、钻床壁龛控制电路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

11、钻床壁龛外部接线

实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。

12、教学资源:Z37型车床电气控制线路的安装与调试的文字教学资源。

M7130磨床

实训内容:磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。

13、磨床认知包括两部分:磨床认知和磨床工作

磨床认知:展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。

磨床工作:通过点击仿真磨床按钮来操作钻床运行,了解M7310磨床运作原理流程。

14、电路原理:电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

15、磨床壁龛主电线路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

16、磨床壁龛控制电路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

17、磨床壁龛外部接线

实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。

教学资源:M7130型磨床电气控制线路的安装与调试的文字教学资源。

X62W铣床

18、实训内容:铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。

19、铣床认知包括两部分:铣床认知和铣床工作

铣床认知:展示铣床主要组成部分,包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。

铣床工作:通过点击仿真铣床按钮来操作铣床运行,了解X62W铣床运作原理流程。

20、电路原理:电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

21、铣床左壁龛主电线路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

22、铣床左壁龛控制电路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

23、铣床右壁龛控制电路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

24、铣床右壁龛主电线路连接

实训内容:接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

25、铣床壁龛外部接线

实训内容:接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。

教学资源:X62W型磨床电气控制线路的安装与调试的文字教学资源。

★ 附件四:配套教学资源---维修电工技能考核鉴定3D仿真软件介绍

模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。

利用生动的动画演示,配合语音对电路工作原理进行讲解;可通过半透明的原理图上的提  示进行相关操作;具有与设备一致的实训项目和实物元件介绍;具有实训目的的描述、实训器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线,模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模,通过美工处理,整体画面美观大方。通过软件的教学及仿真,能激发学员的思维、增强学员的感性认识,更好地剖析教学的重点、难点。

1、 软件仿真实训内容要求

2、  一级模块

二级模块









电工基础

欧姆定律

目的

原理

实训

考考你





基尔霍夫定律

目的

原理

实训

考考你





电磁感应

目的

原理

实训

考考你





功率因数的提高

目的

原理

实训

考考你





负载星形接法

目的

原理

实训

考考你





负载三角形接法

目的

原理

实训

考考你









电机与变压器

变压器

外形

原理

考考你







三相异步电动机

外形

装配

考考你

维修





电流互感器

种类

原理

使用

考考你





电压互感器

种类

原理

使用

考考你





单相异步电动机

外形

装配

考考你







伺服电机

外形

原理

考考你







直流电动机

外形

装配

考考你













低压电器

接触器

外形

原理

判断线圈

确定触点对

安装

考考你

继电器

外形

原理

测热元件

测触点

考考你



开关

外形

原理

测量

考考你





按钮

外形

考考你









指示灯

外形











熔断器

外形

测量

测量2







接线端子

外形

















电子器件

电阻器电位器

外形

标识

识别

小测验

测量



电容器

外形

标识

使用

小测验

测量



电感与小型变压器

外形











二极管

外形

标识

识别

小测验

测量



三极管

外形

标识

小测验

型号判定

管脚判定



光电器件

外形

种类









集成电路

外形

标识

考考你







晶闸管与单结管电路

外形

电路

测量

仿真

排故

考考你









电子技术

单相桥式整流滤波电路

目的

电路

原理

布局

仿真

考考你

射极偏置电路

目的

电路

原理

仿真

考考你



串联稳压电路

目的

电路

原理

仿真

考考你



延时开关电路

目的

电路

原理

仿真

考考你



RC振荡电路

目的

电路

原理

仿真

考考你



直流电动机调速电路

目的

电路

原理

仿真

考考你



差分放大电路

目的

电路

原理

布局

仿真

考考你

单结管同步触发电路

目的

电路

原理

布局

仿真

考考你

三端可调稳压电路

目的

电路

原理

布局

仿真

考考你

宿舍灯控制电路

目的

电路

原理

布局

仿真

考考你







电力拖动







接触器联锁正反转

目的

电路

原理

接线

仿真

考考你

按扭联锁正反转控制

目的

电路

原理

接线

仿真

考考你

双重联锁正反转控制

目的

电路

原理

接线

仿真

考考你

反接制动控制电路

目的

电路

原理

接线

仿真

考考你

Y-Δ降压启动电路

目的

电路

原理

接线

仿真

考考你

手动顺序起动控制

目的

电路

原理

接线

仿真

考考你

直流电动机调速控制

目的

电路

原理

接线

仿真

考考你

双速电动机调速控制

目的

电路

原理

接线

仿真

考考你

电动葫芦控制

目的

电路

原理

接线

仿真

考考你

绕线式电动机控制

目的

电路

原理

接线

仿真

考考你

照明电路

日光灯接线

接线

原理

仿真

考考你





两地灯控制

接线

原理

仿真

考考你











机床电路

接触器联锁正反转

故障现象

排故







按扭联锁正反转控制

故障现象

排故







双重联锁正反转控制

故障现象

排故







电动机反接制动控制

故障现象

排故







Y-Δ降压启动电路

故障现象

排故







手动顺序起动控制

故障现象

排故







直流电动机调速控制

故障现象

排故







双速电动机调速控制

故障现象

排故







电动葫芦控制

故障现象

排故







绕线式电动机控制

故障现象

排故











常用工具

验电笔

介绍











旋具

介绍











剥线钳

介绍











电工刀

介绍











电烙铁

介绍

















仪器仪表

万用表

种类

面板

测电阻

测电压

测直流电流

测电压

兆欧表

种类

面板

测绕组间电阻

测电阻

考考你

电流表

种类

面板

操作

考考你





电压表

种类

面板

操作

考考你





钳形电流表

种类

面板

操作

考考你





直流单臂电桥

种类

面板

使用

操作

考考你



信号发生器

种类

面板

使用

操作

考考你



普通示波器

种类

面板

使用

操作

考考你







导线连接

导线简介

裸线

电磁线

绝缘线

通信电缆



命名法

电线命名法

射频电缆命名法





线材选用

电路条件

环境条件

导线颜色选用

导线连接

单股芯线连接

七股芯线的连接

七股芯线T型连接

线头绝缘的恢复

绝缘材料

包缠方法

热缩管





PLC

认识PLC

结构

I/O单元

工作方式

简易编程器



交通信号灯控制系统

控制要求

I/O口分配

接线

梯形图指令表

运行

可逆运行反接制动

控制要求

I/O口分配

接线

梯形图指令表

Y-Δ降压起动

控制要求

I/O口分配

接线

梯形图指令表



软件中的项目内容都和实训设备相关,学生在去实训室之前,就可以对实操项目在理论和感观上有个初步的认识,具体见以下示例:

1、电工电拖部分:

1)实训器材

利用3D建模,使实训设备上所用到的元器件真实的放映给学生,另学生有个直观的认识。

1、电工电拖部分:

1)实验器材

利用3D建模,使实训设备上所用到的元器件真实的放映给学生,另学生有个直观的认识。

2)典型电路

实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号,真实电路中就会指示对应的器件,并且在提示窗里出现该元件在电路中的作用

3)电路原理

该电路的电路工作原理讲解,利用生动的动画演示,配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂,是老师最有力的教学工具之一。

4)接线练习

学生通过半透明的原理图上的提示,按照原理图对电路进行模拟接线,接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度

5)实验仿真

学员可以操作空气开关,按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。

2、电子技术部分:

 1)实验器材

利用3D建模,使实训设备上所用到的元器件真实的放映给学生,包括电阻色环细节,使学生有个直观的认识。

2)电路原理

该电路的电路工作原理讲解,利用生动的动画演示,配合上专业的语音讲解使得该教学软件达到一定的深度。枯燥的原理授课变得生动易懂,是老师最有力的教学工具之一。

3)实验仿真

真实的反映出实验现象,包括示波器的波形、电压(可测多点),调节电位计或操作某些按钮开关,电路的参数会跟随变化。直观生动的模拟出了实验所要达到的效果,也能使学生熟悉实验仪器的使用。

3、照明电路部分:

使用方法同上,本模块包括日光灯接线、两地灯控制。

4、仪器仪表部分:

本模块包括万用表、兆欧表、电流表、电压表、钳形电流表。

5、机床电路排故部分:

6PLC控制部分:

附件五:电工作业培训教学软件(用电安全与触电急救仿真教学软件)介绍

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。包含电工初步知识(电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志),触电急救(触电的方式、安全防护措施、接地与接零保护、人工呼吸,心肺复苏等急救方法),风险排除(灭火器类型、灭火器的使用),电工电子基本操作(包括低压电器、电机与变电器、照明电路、电子技术)等4大模块,15个实训单元,72个实训项目,,采用3D虚拟仿真技术展示。软件以技能为核心,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

二、软件界面部分示例截图

三、虚拟仿真实训项目

1.触电与急救

一级

二级

三级

触电急救

触电方式

单相触电

两相触电

跨步电压触电

悬浮电路触电

防护措施

预防直接触电

预防间接触电

个人防护用品使用

接地与接零

保护接地

保护接零

心肺复苏

单人操作

双人操作

口对口准备

口对口方法

胸外准备

胸外压方法

2.风险排除

一级

二级

三级

内容

风险排除

灭火器类型

概述

概述

干粉灭火器

基本结构、主要用途、技术参数

水型灭火器

基本结构、主要用途、技术参数、注意事项

二氧化碳泡沫灭火器

基本结构、主要用途、技术参数

泡沫灭火器

基本结构、主要用途

七氟丙烷灭火器

基本结构、主要用途、技术参数

灭火器使用

干粉灭火器

外部结构、使用方法

水型灭火器

外部结构、使用方法

二氧化碳泡沫灭火器

外部结构、使用方法

泡沫灭火器

外部结构、使用方法

七氟丙烷灭火器

外部结构、使用方法

3.电工初步

一级

二级

三级

内容

电工初步

电工基础

欧姆定律

任务、原理、实验、考考你

基尔霍夫定律

电磁感应

功率因数的提高

负载星形接法

负载三角形接法

电工仪表

直流电流表

任务、原理、实验、考考你

直流电压表

任务、原理、实验、考考你

直流单臂电桥

任务、原理、使用、实验、考考你

指针式万用表

简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你

数字式万用表

简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你

兆欧表

简介、面板、操作、考考你

钳形电流表

简介、面板、操作、考考你





 导线连接







导线简介

裸线、电磁线、绝缘线、通信电缆、考考你

命名法

电线命名法、射频电缆命名法、考考你

线材选用

电路条件、环境条件、导线颜色选用、考考你

导线连接

导线连接要求、单股芯线的连接、七股芯线的连接、七股芯线T型连接、线头与接线桩连接、考考你

线头绝缘恢复

绝缘材料、包缠方法、热缩管、考考你

安全用具

基本安全用具

低压验电器、绝缘夹钳

辅助安全用具

绝缘手套、绝缘鞋(靴)、绝缘垫、脚扣、登板

防护安全用具

安全帽、防护眼镜、安全带、携带型接地线

安全标志

安全标志类型

介绍

安全标志布置

介绍

4.基本操作

一级

二级

三级

内容

基本操作

低压电器

接触器

简介、结构、原理(组成、通电、断电)、测量

热继电器

简介、结构、原理(组成、工作原理、复位)、测量

时间继电器

简介、结构、原理(电路组成、工作原理)、测量

速度继电器

简介、结构、原理

断路器

简介、原理(组成、过载保护、短路保护、失压保护)

组合开关

简介、结构

主令电器

简介、原理(按钮、行程开关)、测量

熔断器

简介、结构、测量

电机与变压器

单相异步电动机

简介、结构、装配、考考你

三相异步电动机

简介、结构、装配、检测、考考你

直流电动机

简介、结构、装配、考考你

伺服电动机

简介、结构、原理(电路组成、工作原理)、考考你

变压器

简介、结构、原理(电路组成、工作原理)、考考你

电流互感器

简介、原理(电路组成、工作原理)、使用、考考你

电压互感器

简介、原理(电路组成、工作原理)、使用、考考你

照明电路

一灯一控线路

实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行

日光灯线路

原理(电路、预热、点亮、点亮后)、接线、仿真

两地控制灯

原理(电路、上楼、下楼)、接线、仿真

多功能线路

实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行

电子技术

电阻器电位器

标识、识别、小测验、检测

电容器

简介、标识、使用、小测验、检测

二极管

简介、标识、小测验、检测

三极管

简介、标识、小测验、型号判定、管脚判定


上一篇:没有了 下一篇:电力电子电机控制技能实训设备
021-61482202 021-61482206
